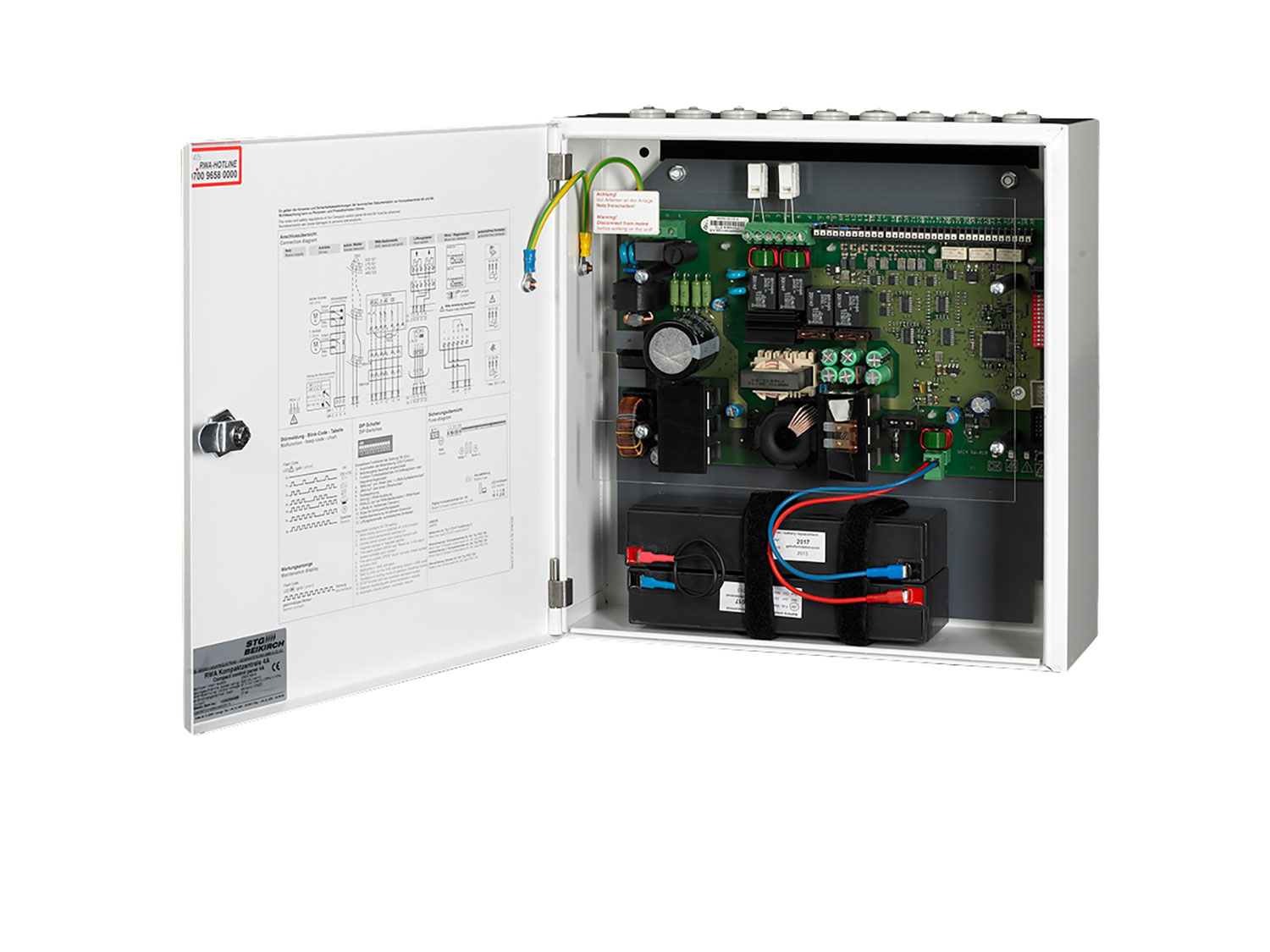

RWA Kompaktzentrale 4A

•  4 A Stromabgabe
• inklusive der Funktion „tägliches Lüften“
• eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
• zwei Motorkreise
• Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std.  Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise (autom. Melder und RWABedienstellen)  und der angeschlossenen Antriebe
• einstellbare Sonderfunktionen
• PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
• eingebauter Wartungstimer
• verschließbare Tür
• im Aufputzgehäuse, mit optionalen UPputz-Rahmen aus Metall
• TÜV Baumuster geprüft

• 24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise
• 10 RWA-Bedienstellen RBH/3A...
• 10 automatische Melder in 2-Leiter-Technik
• 10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe
• einen Wind-/Regenmelder (WRM/2 24V) oder 1 Regenmelder (RM/2 24V)
• potenzialfreie Weiterleitung RWA, Störung, und Wind-/ Regenmeldung
• über jeweils einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A

Technische Daten:

• Netzversorgungsspannung: 230 V AC/50 Hz, (±10 %), separat abgesichert
• Systemspannung: 27 V DC (Nenn) (–25 % /+10 %)
• Leistungsaufnahme: ca. 150 W bei 4 A Stromabgabe
• Leistungsaufnahme (Standby): < 5 W
• Anschlussklemme Schraubklemme: max. 2,5 mm²
• Sicherung: Netz: 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A
• incl. Akku 2,2 Ah und Haltebügel, Stromabgabe nach 72 h im Notstrombetrieb 4 A für 180 sec.(nach DIN EN 12101-10)
• Leistung Pmax = 108 W, Pmin = 0 W
• Strom (nenn): Antriebe: 4 A bei ED 30, Ausgang separat abgesichert,Haftmagnete: 1 A bei ED 100 bei ED 100
• Öffnungs-/Schließvorgang: Umpolung der Spannung
• Autom. Freischaltung AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb)
• Leitungsüberwachung: über Dioden
• Anschlussklemme: max. 6 mm², Schraubklemme
• Sicherung: FKS 10 A
• Schutzart : Metallgehäuse : IP 20

• Maße:  Typ 4A/M: 300 x 300 x 111 mm
• Gewicht: ca. 6 kg inkl. Akkus

Einbau und Umgebungsbedingungen

• Nenntemperatur: 20 °C
• Umgebungstemperatur: –5 °C bis +40 °C
